一、概述

ADF系列外轉子低噪聲空調離心通風機， 采用雙進風形式，配前向多翼式葉輪，是采用了先進的設計技術和空氣動力學原理，精心研制開發的一種新型離心風機。它具有體積小、結構緊湊、安裝方便、風量大、風壓高、噪音低、效率高等特點。全系列從2.0～5.0共三十二種規格，風量從1000m3/h～20000m3/h。是立、柜式新風機組及其它空調、凈化、通風設備理想的配套產品。經國家空調設備質量監督檢驗測試中心及江蘇省技監局多次測試，各項技術性能均居于國內先j水平。

二、風機結構

1. 旋向角度

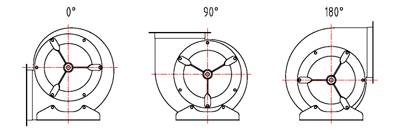

ADF系列外轉子風機制成整體結構，風機可分為左旋和右旋兩種，即從電機出線一側正視，葉輪逆時針旋轉稱為左旋，葉輪順時針旋轉稱為右旋。用戶訂貨時須注明風機旋向。ADF系列外轉子風機可制成0°、90°、180°三種常規角度（如下圖所示），也可按客戶要求制成任何安裝角度。

2. 機殼

采用優質鍍鋅鋼板或冷軋鋼板制造，風機側板型線符合空氣動力學原理，蝸板和側板采用聯合成型系統咬合連接，法蘭與外殼采用TOX技術固定。外表采用原色或噴塑處理。

3. 葉輪

風機的葉片、輪蓋、輪盤均選用優質鍍鋅鋼板，葉片為前向多翼型，經模具一次沖壓成型，與輪蓋、輪盤采用插片鉚接的方式安裝。每臺風機的葉輪均依據JB/T 9101標準進行嚴格的經靜、動平衡校正，平衡等級均達到G4.0級。

4. 進風口

均采用優質鍍鋅鋼板經模具一次沖壓成型，與軸向平行的截面為流線型曲面，氣流損失小，效率高。

5. 電機

采用三相異步、低噪聲、外轉子電機，葉輪中盤直接安裝在電機外殼上，能借助三相調壓器、變頻調速調節風機的轉速，以適應系統負荷多變的要求。外轉子電機直聯傳動，無傳動損失。

三、風機性能

樣本所示的風機性能參數是指標準進氣狀態下的性能，如使用條件與標準進氣狀態不一致，須先按標準進氣狀態進行換算。樣本所示的轉速為380V、50HZ時電機的標準轉速，現場電壓、頻率不一致時，風機實際轉速會略有差異。

標準進氣狀態為：大氣壓力Pt＝101325Pa 進氣溫度ta＝20℃ 相對濕度Φ＝50% 空氣密度ρ＝1.2kg/m3

四、風機使用條件

1. 風機輸送介質為空氣或不含有粘性物質，無腐蝕性，不易燃、易爆的氣體。

2. 輸送氣體中所含的塵土及硬質顆粒物不大于150mg/m3。

3. 風機輸送氣體的溫度不超過80℃，海拔不超過1000m。

五、風機的安裝和使用

1. 風機在安裝前首先對風機各部件進行嚴格的檢查，特別是對風機的葉輪、電動機等轉動部件更應細致檢查，如發現損傷，應予以修復再進行安裝，同時檢查機殼內部是否掉入或遺留工具雜物，以免運轉中造成葉輪損壞或發生事故。

2. 安裝風機時，管道的重量不應加在機殼上，而且必須保證軸為水平位置。采用軟連接時，接頭不能拉得太緊；

3. 擰緊所有的連接螺栓和地腳螺釘；

4. 風機安裝完畢后，用手轉動葉輪，檢查是否有碰撞或擦殼現象，有無其它異常響聲；

5. 確保無異常的情況下，方可通電試運轉。試運轉時檢查葉輪的旋轉方向是否正確；

6. 風機進口或出口處應加裝調節閥，風機運轉前應將調節閥關閉，防止風機敞口空運轉導致電機燒毀。為使風機安全運轉，用戶安裝時必須配備電動機缺相保護裝置。

六、風機的維護

1. 定期停機檢查各處連接螺栓、銷釘等，如有松動及時緊固；

2. 風機運轉過程中如發生異響、劇烈振動等情況時，應立即停車檢查；

3. 風機各部件不得碰撞、擠壓，不能堆放在潮濕或有腐蝕性物品的場所；

4. 保持風機清潔，定期清理葉片上的雜物，防止引起葉輪不平衡；

5. 電機軸承為全封閉免加油型軸承，其壽命隨使用環境而異。如軸承出現異常響聲，應立即檢查更換軸承或請電機廠家維修；

6. 嚴禁強制牽引電機電源引出線，電機電源引出線在風機安裝到位后應及時固定好。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
